ピッカーリフトの回転灯、前進・後進チャイム取付



ピッカー 安全対策 回転灯 前進チャイム 後進チャイム 取付作業

フォークリフトの安全対策は実施されていますか?

今回は、お客様が社内の安全対策規定で設定されている回転灯と前進・後進チャイム取付をご依頼いただきましたので、トヨタ 8FBP15(ピッカーリフト)の取付手順をご案内いたします。

使用部品

ピッカー 安全対策 回転灯 前進チャイム 後進チャイム 取付作業

部品の画像左から後進チャイム、前進チャイム、回転灯を固定するステー、回転灯となります。



後進チャイム:アクセルレバーを後進へ回したときにチャイム音がなります。「ピー♪ピー♪ピー♪」

前進チャイム:アクセルレバーを前進へ回したときにチャイム音がなります。「キンコーン♪キンコーン♪」

ステー:ピッカーリフト本体に取り付けし、回転灯を固定するために使用します。

回転灯:今回は、キーオンにすると回転灯が点灯するように配線を取付しております。

※前進・後進時に光らせる場合は、配線が取れるか事前に確認が必要となります。

※回転灯は、ハロゲン・LEDの2種類があり、イエロー・レッド・ブルーなど色も選べます。



ちなみに・・・「パトライト」と呼ばれる方も多くいらっしゃいますが、パトライトは回転灯を作成しているメーカー名となります。パトライト=回転灯としてみなさんに定着していますね。



回転灯とチャイムの取付手順

ピッカー 安全対策 回転灯 前進チャイム 後進チャイム 取付作業 ピッカー 安全対策 回転灯 前進チャイム 後進チャイム 取付作業

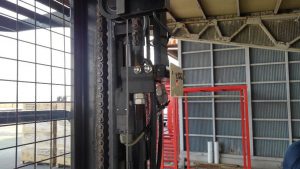

ピッカーリフトは、マストにねじ穴がありますのでステーをボルトで固定します。

ピッカー 安全対策 回転灯 前進チャイム 後進チャイム 取付作業

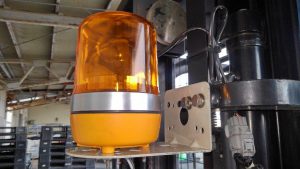

固定したステーに回転灯をボルトで取付します。その後、回転灯の配線を本体と接続します。

ピッカー 安全対策 回転灯 前進チャイム 後進チャイム 取付作業

前進チャイムと後進チャイムにはステーが付属しています。ピッカーのステップ部分をめくると作業がしやすいです。車体本体と各チャイムを固定してからカプラーを差し込めば完了です。



フォークリフトの安全対策で何を選べばいいかわからないなどお困りであればリフトニーズへお気軽にご相談ください。
